适合简单标准型机床的入门级数控系统
SINUMERIK 808D ADVANCED 是基于操作面板的经济型数控系统。这个用户友好的紧凑型入门级解决方案可用于基本车削和铣削应用。其具有易于操作、调试和维护等特性，并且最优达到最优，是用于配备入门级机床的理想数控系统。
简易车床和铣床从 SINUMERIK 808D 和 SINUMERIK 808D ADVANCED 开始。来自数控领域领导者西门子的 SINUMERIK 808D/808D ADVANCED 数控系统具有与以往完全不同的操作方式，非常适合作为初级数控系统使用。

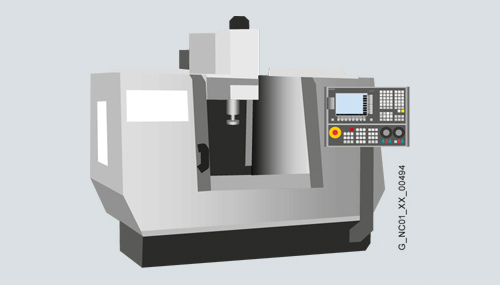

下列设备包组成为立式加工中心的一个示例，该立式加工中心带有：
|
名称 |
数量 |
订货号 |
|---|---|---|
|
SINUMERIK CNC |
||
|

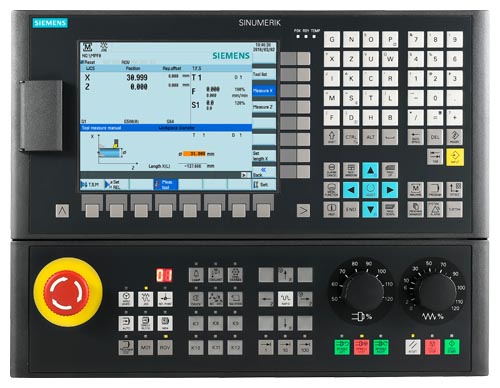

SINUMERIK 808D ADVANCED M PPU 161.3 卧式，英文或中文标识1) |
1 |
6FC5370-2AM03-0❑A0 |
|
SINUMERIK 808D MCP 卧式，英文或中文标识2) |
1 |
6FC5303-0AF35-0❑A0 |
|
电子手轮，带前板 120 mm × 120 mm，带设定轮，5 V DC，RS 422 |
1 |
6FC9320-5DB01 |
|
端子排转换器，50 芯 |
1 |
6EP5406-5AA00 |
|
电缆套件，50 芯，带有绝缘刺破连接器，50 芯 |
1 |
6EP5306-5BG00 |
|
稳定型电源，SITOP PSU200M 24 V DC，5 A |
1 |
6EP1333-3BA10 |
|
预装配总线电缆，连接 PPU 161.3 和 SINAMICS V70，长 5 m |
1 |
6FC5548-0BA20-1AF0 |
|
预装配总线电缆，连接 SINAMICS V70 和 SINAMICS V70，长 0.25 m |
2 |
6FC5548-0BA20-1AA2 |
|
预装配信号电缆，连接 PPU 161.3 和手轮，长 1 m |
1 |
6FX8002-2BB01-1AB0 |
|
预装配信号电缆，连接 PPU 161.3 和增量式主轴编码器 (TTL)，长 7 m |
1 |
6FX8002-2CD01-1AH0 |
|
SINAMICS V70 |
|
|
|
SINAMICS V70, I额定 4.6 A |
2 |
6SL3210-5DE16-0UA0 |
|
SINAMICS V70, IN 7.8 A |
1 |
6SL3210-5DE21-0UA0 |
|
SINAMICS V70 主轴3), I额定 19.6 A |
1 |
6SL3210-5DE22-0UA0 |
|
预组装信号电缆 SINAMICS V70 – 1FL6 进给电机中的增量式编码器，长 10 m |
3 |
6FX3002-2CT12-1BA0 |
|
预组装电源电缆 4 × 2.5 mm2 |
3 |
6FX3002-5CL12-1BA0 |
|
预装配信号电缆，连接 SINAMICS V70 和 SIMOTICS S-1FL6 进给电机中的抱闸，长 10 m |
1 |
6FX3002-5BL03-1BA0 |
|
预装配信号电缆，连接 SINAMICS V70 和 SIMOTICS M-1PH1 内的增量式编码器，长 10 m |
1 |
6FX3002-2CT30-1BA0 |
|
电源电缆 4 × 4 mm2，按米销售，（可选）4) |
1 |
6FX5008-1BB31-1DA0 |
|
SIMOTICS 电机 |
|
|
|
SIMOTICS S-1FL6 进给电机，8 Nm，2000 rpm，增量式编码器，光轴，无抱闸 |
2 |
1FL6064-1AC61-2AG1 |
|
SIMOTICS S-1FL6 进给电机，15 Nm，2000 rpm，绝对值编码器，光轴，有抱闸 |
1 |
1FL6067-1AC61-2AH1 |
|
SIMOTICS M-1PH1 主轴电机，48 Nm，1500 rpm，增量式编码器，光轴 |
1 |
1PH1105-1LF12-0GA0 |
